机电安装管线和设备要遵循什么原则？在机电安装中确定了设备、管线的参数后，应该要提前深化设计好机房机电工程施工，利用相关的软件将各类安装图纸进行组合，规范好管线和设备安装。那么机电安装管线和设备要遵循什么原则呢？下面公共安全小编告诉大家。

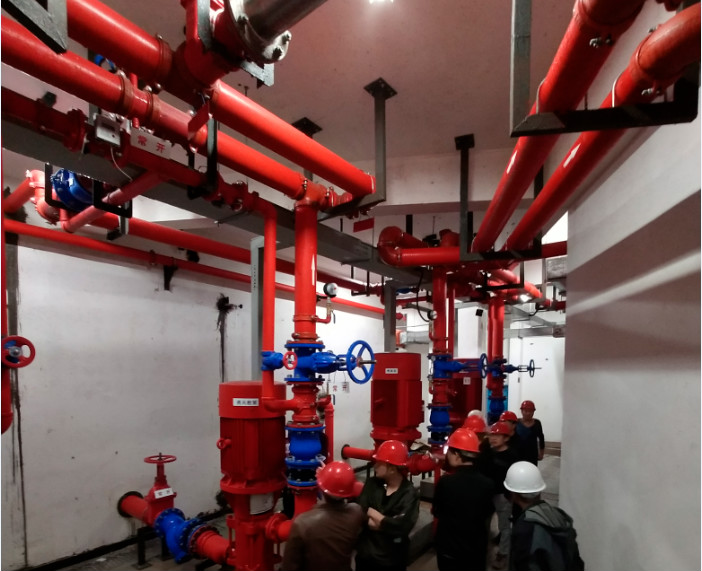

1）确定设备和与设备相连的管、配件尺寸及管线进出口位置；
2）排布达到设备进出口处，设备基础中心线或外边沿、设备中心线或边沿、立管中心线、支架、仪表、阀门操作手柄等标高、朝向一致；
3）管线宜靠近梁、墙集中合理布设；
4）设备基础与墙、设备间排水沟平行或者垂直设置。
质量控制要点：成排成线，部件标高、朝向一致，维护方便，各专业必须依照综合管线布置图施工（距离管线弯头500mm范围内应设置支吊架）。
走廊吊顶综合管线布置
优先采用共用支架。
对于碰撞的管线，调整时应遵循以下原则：
1、充分利用吊顶空间，提高走廊净空尺寸；
2、设备、管线接头应避开大梁位置，同时考虑贴近吊顶，保证检修空间；
3、电气系统避让水系统，水系统避让风系统；
4、施工难度小的避让施工难度大的，桥架布设应便于后期电缆敷设；
5、桥架和水管多层水平布置时，桥架应位于水管上方；高中压在上，低压在下，经常检修的在下；与吊顶表面末端设施连接的管线宜贴近吊顶，减少交叉；
6、间距要求如下：管道外壁（或保温层的外表面）距墙面或侧边的距离不宜小于150mm，距柱、梁之间的距离宜为50mm，各种管道外壁（或保温层外表面）之间的距离宜为100~150mm。风道的外壁距墙之间的距离宜为200~300mm。管道上有阀门且设置同一断面的，应考虑阀门在保温时对管道间距的要求。
专业末端设备调整应遵循下列原则：
1）所有设备的中心在一条线上，局走廊或吊顶板块的中心，间距均匀，对称布置；
2）优先满足自喷、消防探测器的位置与间距要求；
3）风口、灯具与消防探测器间的间距为：
探测器至空调送风口边沿的水平距离不应小于1.5m；至回风口边沿的水平距离不应小于500mm；
感温探测器距高温光源边沿不应小于500mm，距风扇边沿不小于100mm，距凸出扬声器边沿不应小于300mm；
